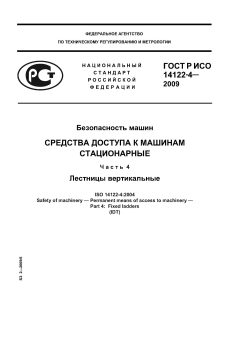

ГОСТ Р ИСО 14122-4-2009 PDF

Полное наименование и описание

ГОСТ Р ИСО 14122-4-2009. Национальный стандарт Российской Федерации. Безопасность машин. Средства доступа к машинам стационарные. Часть 4. Лестницы вертикальные. Документ устанавливает минимальные требования к проектированию, конструкции, установке и проверке вертикальных (стационарных) лестниц, являющихся средствами доступа к стационарным машинам и оборудованию; включает требования по ограждениям, защите от падения, площадкам, точкам крепления и методам испытаний.

English title: Safety of machinery — Permanent means of access to machinery — Part 4: Fixed (vertical) ladders.

Аннотация

Стандарт регламентирует требования безопасности для вертикальных лестниц, входящих в состав стационарных машин или служащих средством доступа к ним. Охватываются конструктивные элементы (стойки, ступени, ограждения), размеры зон входа/схода и площадок, критерии необходимости установки устройств защиты от падения (например, ограждения или стопорных устройств), требования к креплениям и испытаниям прочности и устойчивости. Документ предназначен для использования при проектировании, монтаже, эксплуатации и техническом обслуживании средств доступа к машинам.

Наиболее значимые положения: при высоте подъёма или потенциальном падении свыше 3000 мм требуется устройство защиты от падения; определены размеры просветов, расстояний до препятствий, минимальные размеры площадок и условия применения стопорных устройств и защитных ограждений; приведены методы испытаний ограждений и конструктивных узлов.

Общая информация

• Статус: Действующий национальный стандарт (на момент публикации метаданных — действующий документ).
• Дата публикации: утверждён Приказом (Ростехрегулирование) 18 июня 2009 г.; введён в действие с 1 июля 2010 г.
• Организация-издатель: утверждён федеральным органом в области стандартизации (Ростехрегулирование / Росстандарт); публикация в печатном виде через издательство «Стандартинформ» предусмотрена в 2009 г.
• ICS / категории: 13.110 — безопасность машин (международная классификация стандартов для соответствующей серии стандартов по средствам доступа к машинам).
• Редакция / версия: редакция 2009 (обозначение ГОСТ Р ИСО 14122-4-2009; введён в действие 01.07.2010).
• Количество страниц: ~24 страницы (PDF/печатное издание — 24 стр.).

Область применения

Стандарт применим к вертикальным стационарным лестницам, используемым как средства доступа к машинам и оборудованию на производственных и сопутствующих площадках. Не распространяется на поднимающиеся механизмы (лифты, эскалаторы) и мобильные подъемные устройства; при отсутствии локальных нормативов стандарт рекомендуется к применению как источник проектных и эксплуатационных требований. Документ относится к проектировщикам, изготовителям и эксплуатантам машин, а также к органам оценки соответствия при добровольной сертификации.

Ключевые темы и требования

• Классификация вертикальных лестниц (с двумя стойками, с одной стойкой), углы наклона и основные определения, используемые в серии ИСО 14122.
• Требования к устройствам защиты от падения: когда они обязательны (например, при потенциальной высоте падения более 3000 мм) и выбор между защитным ограждением и стопорным устройством (пояснены критерии выбора и конструктивные варианты).
• Габаритные размеры и минимальные просветы: расстояния до препятствий (например, перед лестницей — не менее 650 мм и др.), размеры дуг и просветов внутри защитного ограждения, размеры площадок для отдыха и промежуточных площадок.
• Конструкционные требования: прочность крепежных элементов и точек крепления (требования к выдерживаемой нагрузке), конструкция ступеней, отсутствие острых кромок и защемляющих элементов.
• Требования к испытаниям и верификации: методы испытаний ограждений (вертикальные и горизонтальные нагрузки), испытания на прочность и изгиб в соответствии с указанными ссылочными методиками и европейскими стандартами (перечислены сопоставимые EN/ISO документы).

Применение и пользователи

Основные пользователи стандарта — конструкторы и проектировщики машин и платформ, производители и монтажники лестниц и средств доступа, службы охраны труда и техники безопасности предприятий, органы сертификации и инспекции, а также организации, выполняющие оценку соответствия и экспертизу оборудования. Стандарт служит руководством при разработке технической документации, инструкций по монтажу и эксплуатации средств доступа.

Обращение к стандарту рекомендуется при проектировании стационарных лестниц, особенно в случаях, когда имеется риск падения с высоты; стандарт также используют при подготовке требований к приёмке и испытаниям средств доступа.

Связанные стандарты

ГОСТ Р ИСО 14122-4-2009 является частью серии стандартов ИСО 14122 (части 1–4), которые охватывают общие принципы, подъёмные площадки, перила и вертикальные лестницы. В тексте присутствуют ссылки на соответствующие европейские/международные документы (EN ISO 12100, EN ISO 14122-1, EN ISO 14122-2, EN ISO 14122-3 и др.). Для испытаний и стопорных устройств даются ссылки на соответствующие EN/ISO требования (например, упоминание соответствия конструкции стопорного устройства требованиям EN 353-1 в части применения).

Ключевые слова

лестницы вертикальные, средства доступа, безопасность машин, защитные ограждения, стопорные устройства, площадки входа/схода, испытания прочности, ГОСТ Р ИСО 14122, стационарные лестницы.

FAQ

В: Что это за стандарт?

О: Национальная редакция международного стандарта по средствам доступа к машинам, часть 4 — вертикальные (стационарные) лестницы; устанавливает требования по конструкции, защите от падения, размерам зон входа/схода и методам испытаний.

В: Что он регулирует?

О: Регламентирует проектирование, монтаж и проверку вертикальных лестниц, включая ограждения и стопорные устройства, минимальные размеры зон и требования к прочности креплений и конструктивных элементов; определяет, при каких условиях требуется устройство защиты от падения (например, при потенциальной высоте падения более 3000 мм).

В: Кто обычно использует?

О: Производители машин и лестничных конструкций, проектные организации, службы охраны труда, монтажные и сервисные организации, а также органы по оценке соответствия и сертификации при добровольной сертификации или применении в составе технических регламентов.

В: Он актуален или заменён?

О: ГОСТ Р ИСО 14122-4-2009 в российских справочных данных отмечен как действующий национальный стандарт (введён в действие 01.07.2010). Международная редакция ISO 14122-4 была обновлена в 2016 году (ISO 14122-4:2016), поэтому для международных применений и новых решений следует сверяться с последней редакцией ISO и актуальными национальными транскрипциями. Рекомендуется проверять реестр национальных стандартов для подтверждения действующего статуса на момент обращения.

В: Это часть серии?

О: Да — часть серии ИСО 14122 (части 1–4). Часть 1 — общие принципы, часть 2 — площадки и проходы, часть 3 — перила и площадки для входа/схода, часть 4 — вертикальные лестницы. Внутри самого стандарта есть ссылки на соответствующие части и на соответствующие европейские/международные стандарты.

В: Какие ключевые слова?

О: лестницы вертикальные; средства доступа к машинам; защита от падения; защитное ограждение; стопорное устройство; площадки входа/схода; испытания прочности; ГОСТ Р ИСО 14122.
