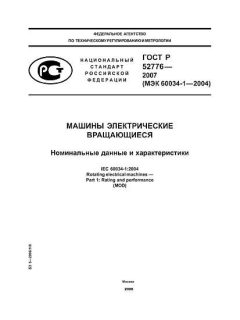

ГОСТ Р 52776-2007 PDF

Полное наименование и описание

ГОСТ Р 52776-2007 (МЭК 60034-1:2004). Машины электрические вращающиеся. Номинальные данные и характеристики — национальный стандарт Российской Федерации, модифицированная версия международного стандарта IEC 60034-1:2004, устанавливающая терминологию, номинальные параметры и правила определения эксплуатационных характеристик вращающихся электрических машин (двигателей и генераторов).

Аннотация

Стандарт задаёт требования к номинальным данным и характеристикам вращающихся электрических машин постоянного и переменного тока без ограничения по мощности, напряжению и частоте; описывает режимы работы (типовые режимы S1–S10), методы указания номинальных величин, условия окружающей среды, требования по охлаждению, классы изоляции и маркировке. Стандарт не распространяется на машины для бортовых систем подвижных транспортных средств, для которых разработаны специальные нормативы.

Общая информация

• Статус: Утратил силу (отменён). Введён в действие 01.01.2008; утративший силу с 01.03.2016 в связи с введением ГОСТ IEC 60034-1-2014.
• Дата публикации: Утверждён Приказом Федерального агентства по техническому регулированию и метрологии от 31 октября 2007 г. (№ 299‑ст); дата введения 01 января 2008 г.
• Организация-издатель: Федеральное агентство по техническому регулированию и метрологии (Росстандарт). Разработчик — ОАО «Научно‑исследовательский институт электроэнергетики» (ВНИИЭ).
• ICS / категории: ОКС 29.160.01 (электротехника), группа Е60. Стандарт базируется на МЭК 60034‑1.
• Редакция / версия: ГОСТ Р 52776-2007 (соответствует МЭК 60034‑1:2004); позднее заменён на ГОСТ IEC 60034‑1‑2014.
• Количество страниц: Около 74 страниц (официальное издание).

Область применения

Стандарт распространяется на вращающиеся электрические машины постоянного и переменного тока всех мощностей и частот, применяемые в промышленности и энергетике; устанавливает критерии для указания номинальных параметров (мощность, напряжение, ток, частота, коэффициенты нагрузки), режимов работы и термической оценки. Не распространяется на электрические машины, специально предназначенные для бортового применения в наземном, водном или воздушном транспорте.

Ключевые темы и требования

• Определения и терминология для вращающихся электрических машин (номинальные величины, полная нагрузка, режимы работы и т. п.).
• Типовые режимы работы (S1 — продолжительный, S2–S10 — различные кратковременные и циклические режимы) и требования к расчёту эквивалентных тепловых нагрузок.
• Требования к термическому режиму: пределы превышения температуры, методики измерения температур и тепловые постоянные.
• Охлаждение и среда эксплуатации (включая требования к водороду для водородного охлаждения турбогенераторов), высота над уровнем моря, диапазон температур окружающей среды и климатическое исполнение.
• Классы изоляции, оценка долговечности изоляции при различных режимах, требования к питанию от преобразователей и влияние гармоник.
• Маркировка и содержание таблички номинальных данных (перечень обязательной информации для таблички на машинах различных мощностей).

Применение и пользователи

Используется производителями и разработчиками электрических машин (двигатели, генераторы), проектными организациями, испытательными лабораториями, промышленными эксплуатационными службами и органами технического регулирования при разработке, испытаниях, маркировке и приёмке оборудования. После отмены отдельные организации ориентируются на последующую редакцию — ГОСТ IEC 60034‑1‑2014.

Связанные стандарты

Стандарт является национальной адаптацией международного IEC 60034‑1:2004; в 2016 году заменён межгосударственным/национальным документом ГОСТ IEC 60034‑1‑2014. В тексте стандарта и приложениях даны ссылки на иные ГОСТы и нормативы для климатических условий, маркировки и методов измерений (например, ГОСТ 15150, ГОСТ 12969/12971, ГОСТ 18620 и др.).

Ключевые слова

вращающиеся электрические машины, двигатели, генераторы, номинальные данные, эксплуатационные характеристики, режимы работы, классы изоляции, охлаждение, маркировка, IEC 60034‑1.

FAQ

В: Что это за стандарт?

О: Национальный стандарт РФ, устанавливающий требования к номинальным данным и характеристикам вращающихся электрических машин; адаптация международного стандарта IEC 60034‑1:2004 под национальные условия.

В: Что он регулирует?

О: Регулирует терминологию, методы указания номинальных параметров, описание типовых режимов работы (S1–S10), термические характеристики, требования к охлаждению и маркировке машин.

В: Кто обычно использует?

О: Производители и поставщики электрических машин, проектные и эксплуатационные организации, испытательные лаборатории и органи технического регулирования.

В: Он актуален или заменён?

О: Стандарт утратил силу с 01.03.2016; заменён на ГОСТ IEC 60034‑1‑2014 в соответствии с приказом Росстандарта № 402‑ст от 25.05.2015. Для практики и проектов рекомендуется ссылаться на действующую редакцию ГОСТ IEC 60034‑1‑2014.

В: Это часть серии?

О: Да — документ относится к серии стандартов по вращающимся электрическим машинам (части и технические отчётные/специальные приложения IEC/ГОСТ по испытаниям, изоляции, охлаждению и т. п.), и обычно сопровождается смежными частями IEC/ГОСТ (например, части, касающиеся испытаний изоляции, квалификации систем изоляции при питании от преобразователей и др.).

В: Какие ключевые слова?

О: Вращающиеся машины, номинальные параметры, эксплуатационные характеристики, режимы нагрузки, термический расчёт, охлаждение, маркировка, IEC 60034‑1.
