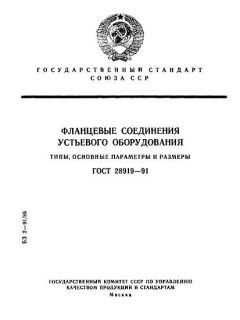

ГОСТ 28919-91 PDF

Полное наименование и описание

ГОСТ 28919-91. Фланцевые соединения устьевого оборудования. Типы, основные параметры и размеры — межгосударственный стандарт, устанавливающий типы фланцевых соединений устьевого (нефтепромыслового) оборудования, требования к основным параметрам и размерам, а также комплектующие (фланцы, стальные кольцевые прокладки восьмиугольного сечения, шпильки, гайки).

Аннотация

Стандарт распространяется на фланцевые соединения устьевого оборудования, предназначенные для рабочих давлений примерно от 14 до 140 МПа и условных проходов от 50 до 680 мм; определяет типы соединений, параметрические ряды размеров и конструктивные особенности уплотнений (стальные кольцевые прокладки восьмиугольного сечения). В стандарт были внесены изменения (включая изменение №1, принятое в составе межгосударственных поправок).

Общая информация

• Статус: ДЕЙСТВУЕТ.
• Дата публикации: введён в действие 01.07.1992 (обозначение 28919-91).
• Организация-издатель: Межгосударственный стандарт (документ разработан Минтяжмаш СССР / передан в системы межгосударственной стандартизации).
• ICS / категории: ОКС (ICS) по фланцам и соединениям; КГС Г43, ОКС 75.180.10 (промышленность нефтяного комплекса).
• Редакция / версия: первоначальная редакция 1991/1992 года с последующими изменениями (включая Изменение №1, зарегистрированное в 2011 г.).
• Количество страниц: ~29 страниц (формат основной публикации).

Область применения

Стандарт применяется при проектировании, изготовлении и комплектовании устьевого нефтепромыслового оборудования: фланцевые соединения для фонтанной арматуры, устьевых ёлок и элементов бурового/нефтепромыслового оборудования, рассчитанных на высокие давления и широкий диапазон диаметров. Описание включает конструктивные исполнения с зазором и без зазора между торцами фланцев, требования к уплотнениям и комплектующим.

Ключевые темы и требования

• Типы фланцевых соединений устьевого оборудования (включая варианты исполнения с зазором и без зазора между торцами фланцев).
• Диапазоны номинальных диаметров (Ду ≈ 50–680 мм) и условного давления (Ру ≈ 14–140 МПа).
• Габаритные и присоединительные размеры фланцевых пар и комплектующих (число и расположение болтов/шпилек, размеры прокладок и отверстий).
• Требования к уплотнениям: стальная кольцевая прокладка восьмиугольного сечения из указанных марок стали, требования к пластической деформации и контактному уплотнению.
• Материалы фланцев и комплектующих: углеродистые, легированные и нержавеющие марки сталей в зависимости от условий эксплуатации (в том числе для агрессивных сред).

Применение и пользователи

Пользователи стандарта — проектные организации ТЭК, производители устьевого оборудования и фланцевых соединений, заводы-изготовители арматуры, службы ремонта и эксплуатации скважин, поставщики уплотнительных изделий и комплектующих. Стандарт служит техническим базисом для производства и приёмки фланцевых соединений устьевого оборудования.

Связанные стандарты

Смежные и частично перекрывающие темы: ГОСТ 33259-2015 (фланцы арматуры и трубопроводов — актуализация номенклатуры фланцев), а также другие отраслевые ГОСТы на прокладки, болтово-гаечный крепёж и материалы. В ряде прикладных документов и товарных описаний ГОСТ 28919-91 упоминается совместно с рядом ГОСТов на фланцы и прокладки.

Ключевые слова

фланцевые соединения, устьевое оборудование, фланцы, прокладки восьмиугольного сечения, рабочее давление, условный проход, шпильки, гайки, уплотнения, нефтегаз.

FAQ

В: Что это за стандарт?

О: ГОСТ 28919-91 — стандарт на фланцевые соединения устьевого нефтепромыслового оборудования, задающий типы, размеры и параметры комплектующих.

В: Что он регулирует?

О: Конструктивные типы фланцевых соединений, присоединительные размеры, требования к уплотнительным кольцевым прокладкам и комплектующим (фланцы, шпильки, гайки), диапазоны номинальных диаметров и давлений, материалы.

В: Кто обычно использует?

О: Производители фланцев и устьевого оборудования, проектные институты ТЭК, службы эксплуатации и ремонта скважин, поставщики комплектующих.

В: Он актуален или заменён?

О: По состоянию на текущие реестры стандарт действует; при этом в смежных областях (общие фланцы и номенклатура) появились новые национальные стандарты (например, ГОСТ 33259-2015), потому при проектировании следует сверять требования и возможные ссылки на более новые документы или изменения.

В: Это часть серии?

О: Стандарт входит в комплект нормативов по устьевому и нефтепромысловому оборудованию и связан с другими отраслевыми документами и изменениями (например, изменения и поправки МГС). В практике он часто упоминается вместе с рядом ГОСТов на фланцы, прокладки и крепёж.

В: Какие ключевые слова?

О: фланцевые соединения, устьевое оборудование, кольцевые прокладки, фланцы, шпильки, гайки, Ду, Ру, уплотнения.
