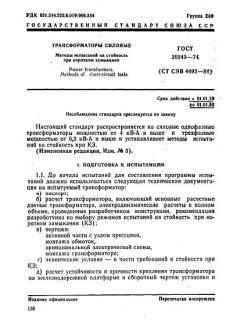

ГОСТ 20243-74 PDF

Полное наименование и описание

ГОСТ 20243-74 — «Трансформаторы силовые. Методы испытаний на стойкость при коротком замыкании». Стандарт устанавливает методики проведения короткозамыкающих испытаний силовых трансформаторов для проверки их механической и электрической стойкости при коротком замыкании и требованиям к подготовке, проведению и оценке результатов таких испытаний.

Аннотация

Документ регламентирует программу и режимы короткого замыкания, порядок подготовки трансформатора к испытаниям, набор контрольных измерений до и после испытаний, а также требования к отчётности и оценке состояния активной части трансформатора после КЗ-испытаний. Применим к силовым однофазным трансформаторам (от 4 кВ·А) и трёхфазным (от 6,3 кВ·А). Стандарт содержит поправки и изменения, вводившиеся в последующие годы.

Общая информация

• Статус: действует (ограничение срока действия снято; документ остаётся в применении для процедур испытаний).
• Дата публикации: утверждён Постановлением Госстандарта СССР 08.10.1974; введён в действие с 01.01.1976; упоминаются редакции/издания позднее (редакция от 01.06.1987, переиздания в базах — см. картотеку).
• Организация-издатель: Госстандарт СССР (разработан и внесён Министерством электротехнической промышленности СССР).
• ICS / категории: группа Е69 (трансформаторы и устройства электроснабжения); содержит ссылки на международные и межгосударственные документы (включая IEC 60076-5).
• Редакция / версия: основное обозначение ГОСТ 20243-74 с поправками (известны изменения №1 (1980), №2 (1986), №3 (1988) и редакция 1987 года).
• Количество страниц: около 14 страниц в типовом издании стандарта.

Область применения

Стандарт распространяется на силовые трансформаторы: однофазные с номинальной мощностью от 4 кВ·А и трёхфазные с номинальной мощностью от 6,3 кВ·А и выше. Устанавливает методы испытаний на стойкость при коротком замыкании, применяемые при приёмосдаточных и типовых испытаниях, а также при разработке программ контроля качества и сертификации трансформаторов.

Ключевые темы и требования

• Программы и режимы короткозамыкающих испытаний: количество зачетных КЗ в каждом режиме и последовательность испытаний.
• Требования к подготовке трансформатора к испытаниям — ревизия, контрольные измерения и состояние обмоток и активной части перед испытаниями.
• Параметры и допустимые отклонения электрических и механических характеристик после испытаний; методики контроля повреждений и разборки активной части при необходимости.
• Особые условия для крупных трансформаторов: допускается уменьшение числа зачетных опытов для трёхфазных трансформаторов большой мощности (согласование с заказчиком при мощностях св. 125 МВ·А и аналогично для однофазных крупной мощности — см. текст стандарта).
• Нормативные перекрёстные ссылки на IEC 60076-5 и другие ГОСТы, регламентирующие общие технические условия и методы испытаний трансформаторов.

Применение и пользователи

Стандарт используют проектные организации, изготовители трансформаторов, испытательные лаборатории, эксплуатационные службы энергокомпаний и сертификационные органы для проведения типовых и приёмосдаточных испытаний на стойкость при коротком замыкании и для формирования требований в ТЗ и технической документации на трансформаторы.

Связанные стандарты

Стандарт включает и ссылается на международные и межгосударственные документы (в частности IEC 60076-5 (1976)) и ряд профильных ГОСТов по трансформаторам и испытаниям (например, ГОСТ 1516.1-76 и серия ГОСТ 3484.x), а также содержит пометки о соответствии (СТ СЭВ 4493-84).

Ключевые слова

трансформатор; короткое замыкание; испытание на стойкость; КЗ-испытания; приёмосдаточные испытания; обмотки; механическая стойкость; IEC 60076-5; ГОСТ; силовой трансформатор.

FAQ

В: Что это за стандарт?

О: ГОСТ 20243-74 — государственный стандарт СССР, регламентирующий методы испытаний на стойкость при коротком замыкании силовых трансформаторов (назначение и процедуры испытаний).

В: Что он регулирует?

О: Методы и режимы проведения короткозамыкающих испытаний, подготовку и ревизию трансформатора перед испытаниями, требования к измерениям и оценке состояния активной части после испытаний, а также порядок оформления результатов.

В: Кто обычно использует?

О: Производители трансформаторов, испытательные и сертификационные лаборатории, проектные организации и энергетические предприятия.

В: Он актуален или заменён?

О: По картотечным записям и базам стандарты такого ряда сохраняют статус действующих с отмеченными поправками; ограничение срока действия для данного стандарта было снято, и документ продолжает использоваться как нормативное руководство по методам испытаний. При применении важно сверяться с актуальными картотеками и возможными более поздними национальными/межгосударственными редакциями или современными международными стандартами (IEC).

В: Это часть серии?

О: Да — стандарт связан с серией документов по трансформаторам и испытаниям (рядами ГОСТ и межгосударственными/международными документами, в том числе IEC 60076), и часто применяется совместно с общими техническими условиями и смежными ГОСТами на трансформаторное оборудование.

В: Какие ключевые слова?

О: трансформатор, короткое замыкание, испытание стойкости, приёмосдаточные испытания, механическая стойкость, КЗ, обмотки.
