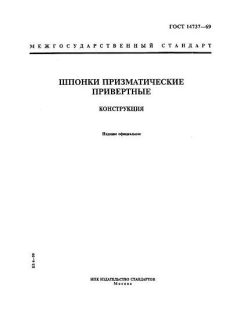

ГОСТ 14737-69 PDF

Полное наименование и описание

ГОСТ 14737-69. Шпонки призматические привертные. Конструкция (Screw fixed sunk keys. Construction) — межгосударственный стандарт, устанавливающий конструктивные исполнения, размеры, материалы и технологические требования к призматическим привертным шпонкам, применяемым в приспособлениях для станков и технологической оснастки.

Аннотация

Стандарт задаёт форму и конструктивные параметры призматических привертных шпонок, требования к материалам и термообработке, допускам и обозначениям для серийного производства и взаимозаменяемости. Охватывает несколько исполнений шпонок и содержит указания по условным обозначениям и техническим характеристикам.

Общая информация

• Статус: Действует.
• Дата публикации: Введён в действие 01 июля 1970 г.; переиздания и переизданная редакция выходили в 1999–2000 гг.; в стандарт вносились изменения в 1980, 1986 и 1989 гг.
• Организация-издатель: Межгосударственный стандарт; издательство стандартов (Москва).
• ICS / категории: ОКС (КС) 25.060.99 — станочные системы прочие; КГС: Г27 (приспособления и вспомогательный инструмент).
• Редакция / версия: Обозначение 14737-69 (оригинальная редакция 1969/1970) с Изм. №1, №2, №3 (1980, 1986, 1989); имеются переиздания конца 1990-х — 2000 гг.
• Количество страниц: В разных публикациях указано 4–6 страниц (в зависимости от издания).

Область применения

Стандарт распространяется на призматические привертные шпонки, предназначенные для установки и крепления приспособлений, оснастки и зажимных элементов на столах станков и в узлах станочного оборудования. Применяется при проектировании, изготовлении и приёмке шпонок для станочной оснастки.

Ключевые темы и требования

• Конструктивные исполнения призматических привертных шпонок и их условные обозначения.
• Номинальные размеры и предельные отклонения для серийных исполнений.
• Требования к материалам (рекомендуемые марки стали и допускается применение металлопорошковых материалов с эквивалентными свойствами). (xn-----6kcbaeeywflm3c1andac1au8v.xn--p1ai)
• Твердость после термообработки и механические характеристики (в стандарте приведены значения твёрдости и указания по термообработке). (xn-----6kcbaeeywflm3c1andac1au8v.xn--p1ai)
• Требования к допускам перпендикулярности и симметричности поверхностей в соответствии с действующими нормами допусков. (xn-----6kcbaeeywflm3c1andac1au8v.xn--p1ai)
• Указания на сопряжение со станочными столами и приспособлениями, критерии взаимозаменяемости.

Применение и пользователи

Основные пользователи стандарта — конструкторские бюро машиностроительных предприятий, цеховые технологи и мастерские, производители шпонок и крепёжных элементов, а также службы метрологии и контроля качества на предприятиях, изготавливающих станочную оснастку и приспособления. Стандарт полезен проектировщикам станков и оснастки при выборе и спецификации шпонок для конкретных узлов.

Связанные стандарты

В тексте стандарта указаны нормативные ссылки и связанные документы: ГОСТ 4543-71 (марки сталей для деталей, подвергаемых термообработке), ГОСТ 1050-88 (углеродистые стали), ГОСТ 24643-81 (допуски и посадки), а также другие стандарты по коррозионной защите и техническим требованиям. ГОСТ 14737-69 заменил ранее действовавший МН 4790-63.

Ключевые слова

шпонка, призматическая шпонка, привертная шпонка, шпонки для станков, конструкция шпонок, взаимозаменяемость, допуски, термообработка, марки стали.

FAQ

В: Что это за стандарт?

О: ГОСТ 14737-69 — стандарт на призматические привертные шпонки, устанавливающий их конструкцию, размеры, материалы и допуски для применения в станочной оснастке.

В: Что он регулирует?

О: Регулирует конструктивные исполнения шпонок, их условные обозначения, размеры и предельные отклонения, требования к материалам и твёрдости, а также требования к допускам и сопряжениям с элементами станочной оснастки. (xn-----6kcbaeeywflm3c1andac1au8v.xn--p1ai)

В: Кто обычно использует?

О: Производители шпонок и метизов, конструкторы и технологи машиностроительных предприятий, службы качества и метрологии, специалисты по станочной оснастке. (xn----jtbaeggiethskfo2f3c.xn--p1ai)

В: Он актуален или заменён?

О: По данным открытых ссылок стандарт считается действующим; срок действия ограничений был снят, имеются издательские переиздания и исправления. При практическом использовании рекомендуется сверять текущую редакцию в официальных базах нормативных документов.

В: Это часть серии?

О: Стандарт относится к группе стандартов по станочным системам и приспособлениям (ОКС 25.060.99) и имеет взаимосвязи с рядом смежных ГОСТов по материалам и допускам; имеет преемственность с МН 4790-63 и содержит несколько последующих исправлений (Изм. №1–3).

В: Какие ключевые слова?

О: шпонка, привертная шпонка, призматическая шпонка, конструкция, станочная оснастка, допуски, марки стали.
