Полное наименование и описание

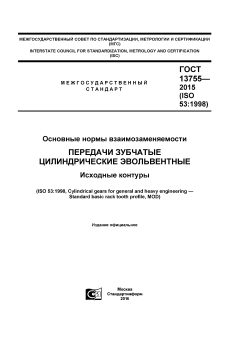

ГОСТ 13755-2015. Основные нормы взаимозаменяемости. Передачи зубчатые цилиндрические эвольвентные. Исходные контуры. Стандарт устанавливает параметры стандартного исходного контура зубьев рейки для цилиндрических эвольвентных передач (внешнего и внутреннего зацепления) для общего и тяжёлого машиностроения при модуле 1 мм и более.

Источник и привязка к международным документам: в стандарте учитываются положения ISO 53:1998 и ссылки на национальные нормы модулей по ГОСТ 9563 и термины по ГОСТ 16530/16531.

Аннотация

СТАНДАРТ задаёт единый эталон (исходный контур) профиля зуба рейки и параметры, применимые при расчёте и изготовлении цилиндрических эвольвентных зубчатых передач общего и тяжёлого назначения. Документ заменяет прежнюю редакцию ГОСТ 13755-81 и предназначен для обеспечения взаимозаменяемости элементов зубчатых передач с модулем от 1 мм и более.

Общая информация

• Статус: Действует; взамен принят ГОСТ 13755-81.
• Дата публикации: утверждён приказом Росстандарта 13 ноября 2015 года; зарегистрирован 27 августа 2015; дата издания некоторых изданий февраль 2016; введён в действие с 01 января 2017 года.
• Организация-издатель: Федеральное агентство по техническому регулированию и метрологии (Росстандарт) / национальный орган стандартизации.
• ICS / категории: 21.200 (Зубчатые передачи / Mechanical systems and general purpose devices — gears).
• Редакция / версия: ГОСТ 13755-2015 (редакция 2015).
• Количество страниц: около 16 страниц (электронная версия стандартного объёма).

Область применения

Стандарт применяется при проектировании, расчёте, изготовлении и контроле цилиндрических эвольвентных зубчатых передач общего и тяжёлого машиностроения; в нём заданы исходные контуры зуба рейки и численные параметры, используемые как базовые при выборе зубчатых пар с модулем 1 мм и более (согласование с нормами модулей по ГОСТ 9563).

Ключевые темы и требования

• Определение и чертежное представление стандартного исходного контура зуба рейки (включая деление, профиль вершин и впадин).
• Базовые численные параметры профиля: стандартный угол давления 20°; стандартные значения высоты головки и впадины и зазора (например, при нормировании принимаются h_aP = 1·m, c_P = 0,25·m, h_fP = 1,25·m — значения даются в стандарте как кратные модулю m).
• Требования к применению исходного контура при расчёте зацепления внешнего и внутреннего типов для модулей от 1 мм и более.
• Связи с терминологией и обозначениями по ГОСТ 16530 и ГОСТ 16531; привязка параметров к нормам модулей по ГОСТ 9563 и ссылкам на ISO 53:1998.

Применение и пользователи

Стандарт предназначен для конструкторов и технологов машиностроительных предприятий, производителей и поставщиков зубчатых колес и реек, лабораторий контроля качества, учебных и научных подразделений, а также специалистов по стандартизации и метрологии, работающих с зубчатыми передачами общего и тяжёлого назначения.

Связанные стандарты

Документ тесно связан и содержит ссылки на: ГОСТ 13755-81 (заменённый стандарт), ГОСТ 9563 (нормы модулей), ГОСТ 16530 и ГОСТ 16531 (термины и определения), а также на международный документ ISO 53:1998 по базовому профилю зубчатых реек.

Ключевые слова

зубчатые передачи; цилиндрические; эвольвентные; исходный контур; рейка; модуль; взаимозаменяемость; ГОСТ 13755-2015; ISO 53.

FAQ

В: Что это за стандарт?

О: Национальный (межгосударственный) стандарт, регламентирующий стандартный исходный контур зуба рейки для цилиндрических эвольвентных передач и устанавливающий базовые параметры профиля.

В: Что он регулирует?

О: Задаёт геометрические и численные параметры исходного контура зубьев рейки (профиль, высоты головки/впадины, зазоры и др.) и порядок их применения при проектировании и изготовлении зубчатых пар модулей ≥1 мм.

В: Кто обычно использует?

О: Конструкторы, технологи, производители зубчатых передач, лаборатории контроля качества, специалисты по стандартизации и инженеры‑расчётчики.

В: Он актуален или заменён?

О: По данным официальных публикаций и баз стандарт считается действующим; он введён вместо ГОСТ 13755-81 и был утверждён (приказ Росстандарта) в ноябре 2015 года с фактическим введением в действие с 1 января 2017 года.

В: Это часть серии?

О: Да — стандарт входит в систему основных норм взаимозаменяемости для зубчатых передач и связан с рядом национальных и международных стандартов по терминам, модулям и базовым профилям (например, ГОСТ 9563, ГОСТ 16530/16531 и ISO 53:1998).
